第十章 静电场中的能量
课堂导入
我们知道，水可以用容器储存起来，以备不时之需。那么电荷能否也像水一样储存起来呢？

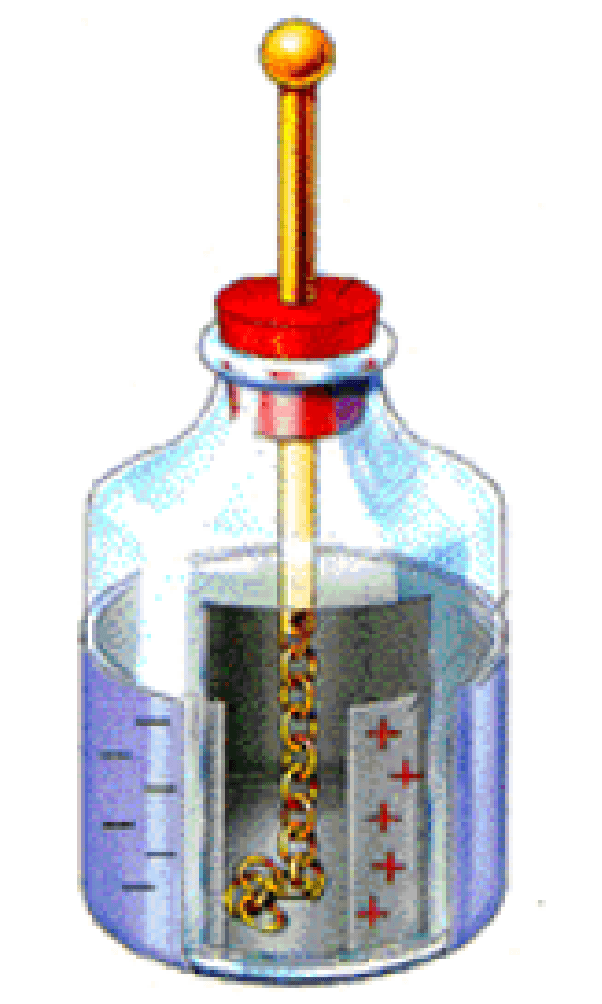

莱顿瓶就是一种最早用来贮存电荷的容器。
课堂导入

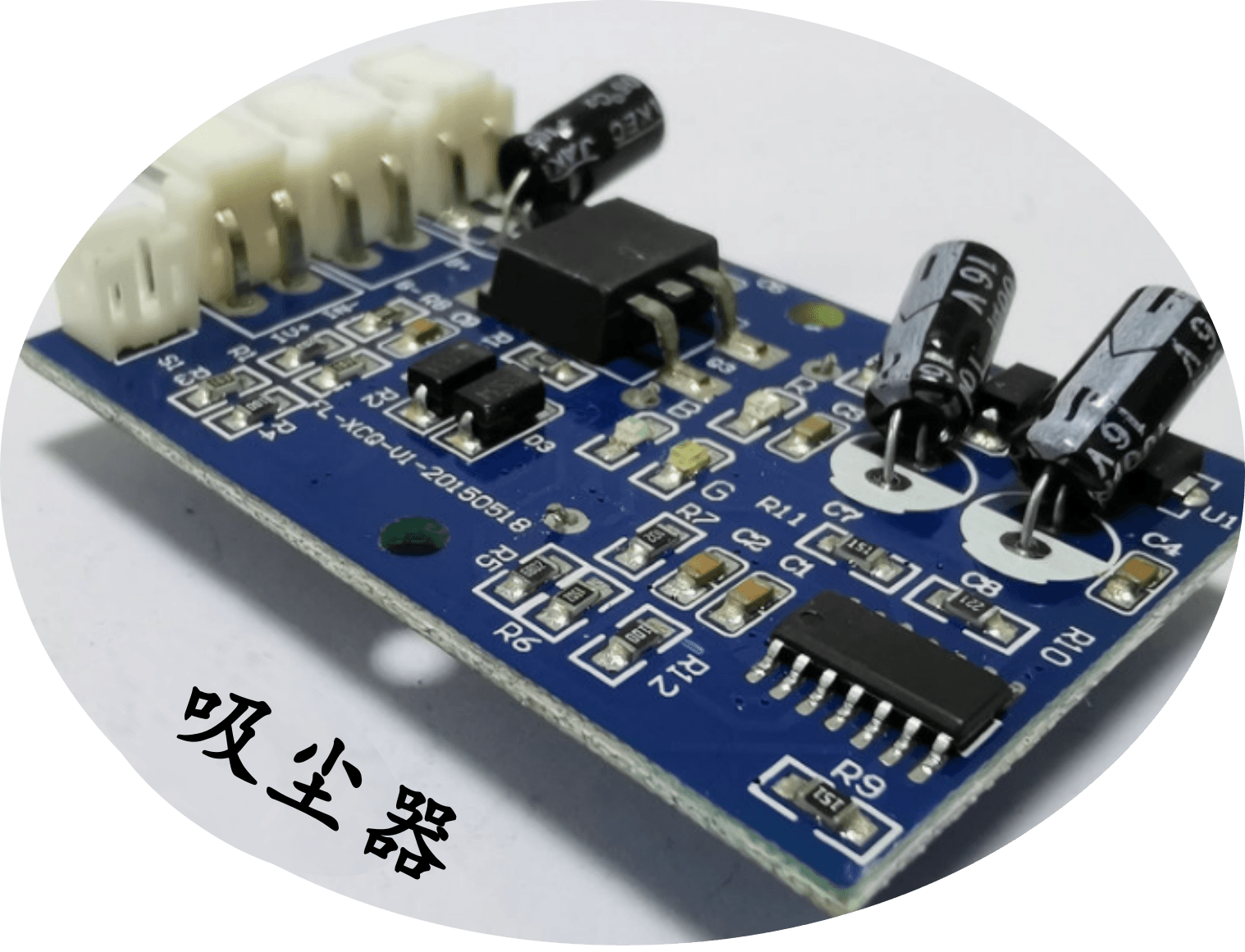

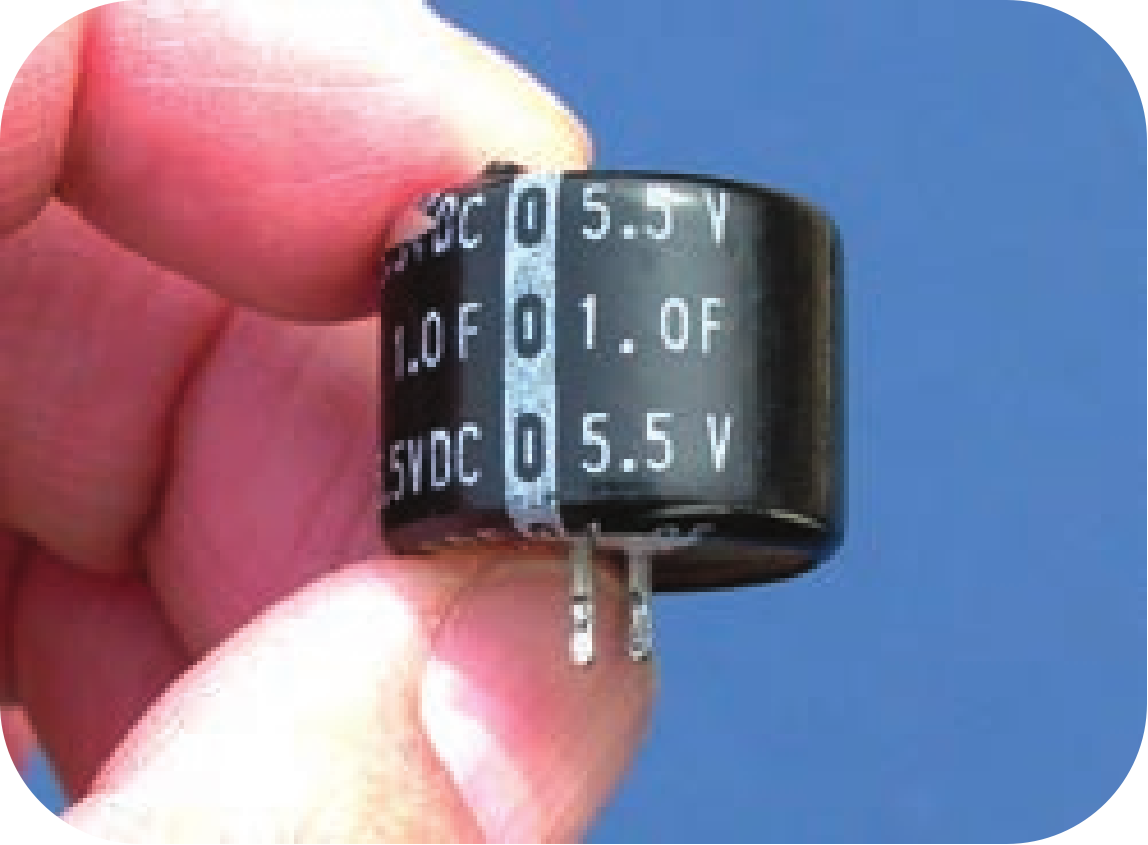

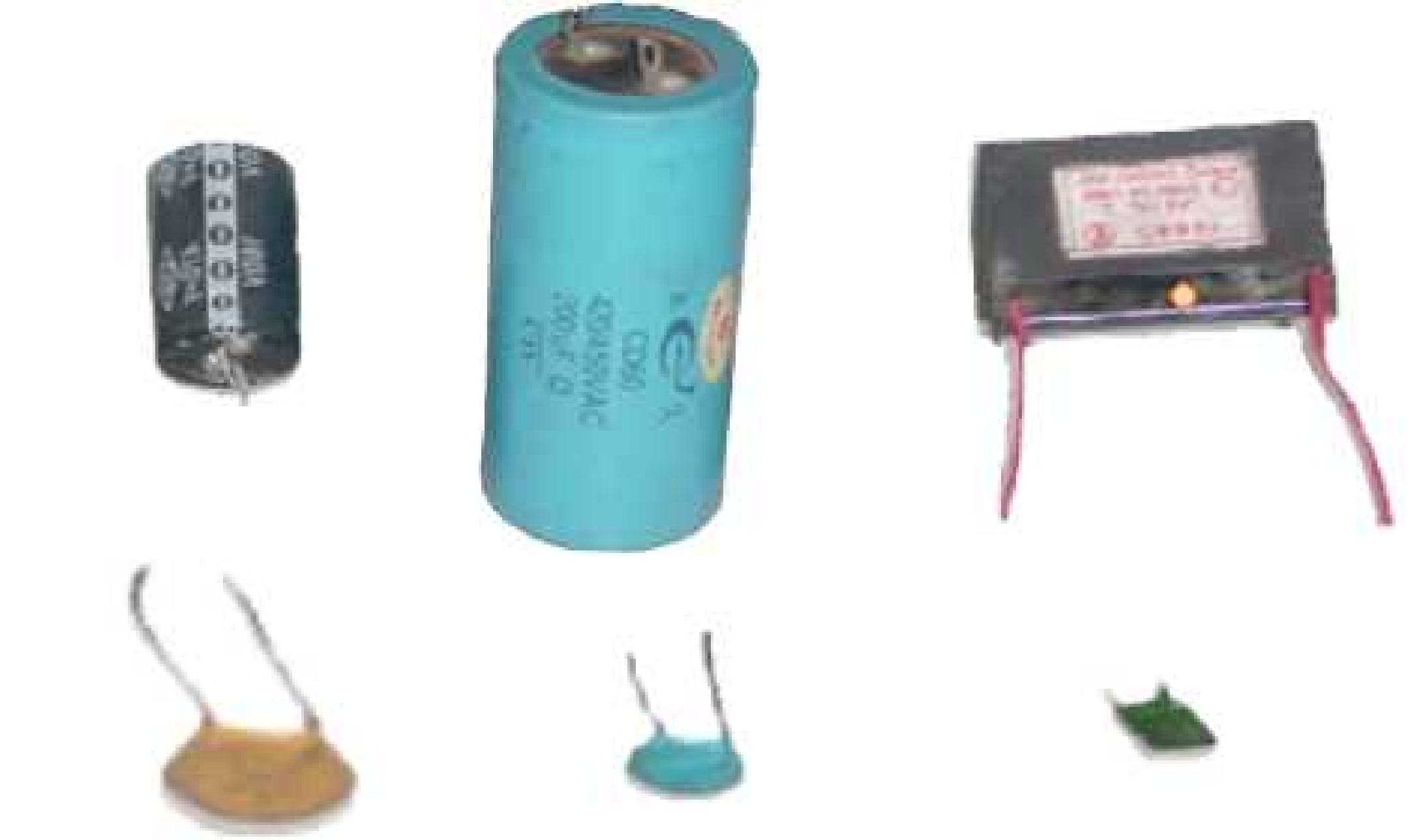

电容器在我们当今生活中随处可见，如吸尘器、电脑、电视机、收音机等几乎所有用电器中都有电容器。
一、电容器
1、构造：任何两个彼此绝缘又相距很近的导体组成一个电容器。

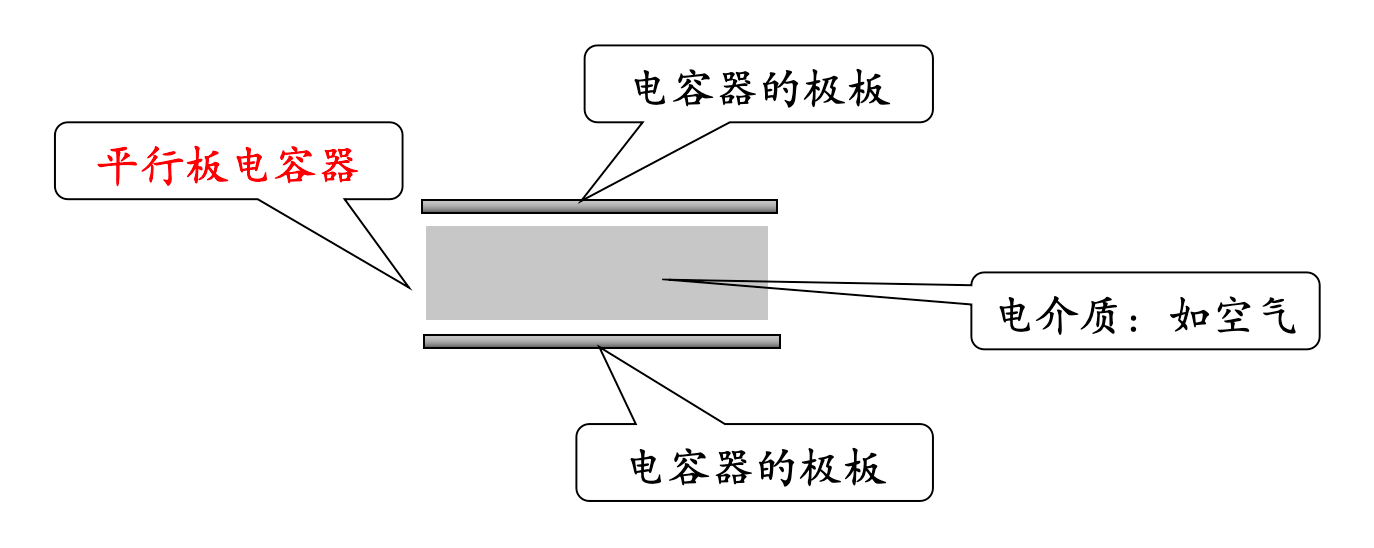

平行金属板中间夹上一层电介质就组成最简单的电容器，叫作平行板电容器。
2.电路图符号：
那么，如何往电容器内“装”电荷呢？
二、电容器的充放电现象
实验器材：把直流电源、电阻、电容器、电流表、数字电压表以及
单刀双掷开关
实验电路：
电容器的充、放电
二、电容器的充放电现象

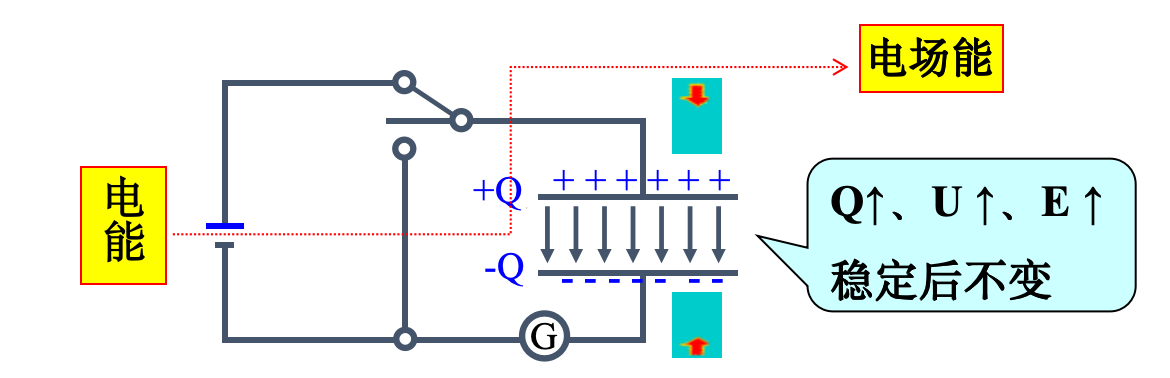

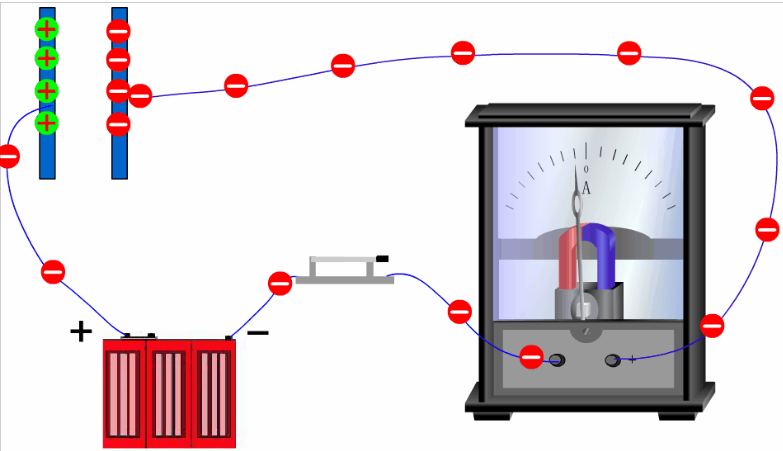

1、充电：使电容器的两个极板分别带上等量的异种电荷，这个过程叫充电。
规定正电荷定向移动的方向为电流方向。
（1）两极板带等量异种电荷； （2）两极板间有与电源相等的电压；
（3）两极板间有匀强电场； （4）两极板间储存有电场能。
充电完成后：
二、电容器的充放电现象

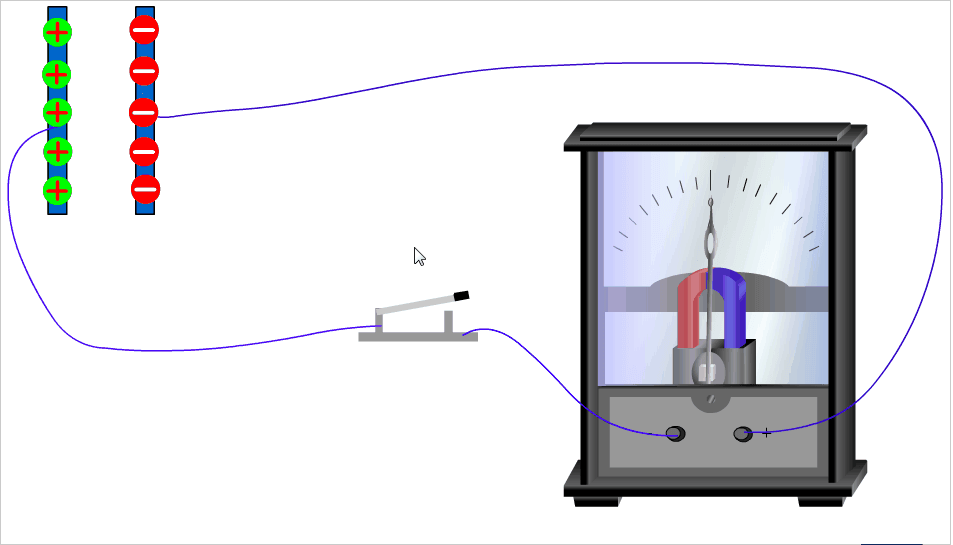

2、放电：已经充电的电容器两极板上的电荷的中和过程，叫放电。
放电完成后：
（1）两极板带电量为0； （2）两极板间电压U=0；
（3）两极板间场强E=0； （4）两极板间无电场能。
二、电容器的充放电现象
电容器的充、放电：充、放电过程中存在短暂电流，电流的大小逐渐减小，且电流流向相反。
电容器的充电:使电容器带电的过程
两极板间产生电场（电势差）
注意：电容器带电量Q是指一个极板上所带电量的绝对值.
电容器的放电：使充电后电容器两极板失去电荷的过程
电源提供能量(充电)
电容器的电场能（放电）
电容器的电场能
其它能量
电容器的作用：储存电荷和电场能.
